產品描述:
可靠的單端面密封,用于潔凈流體和低濃度漿料

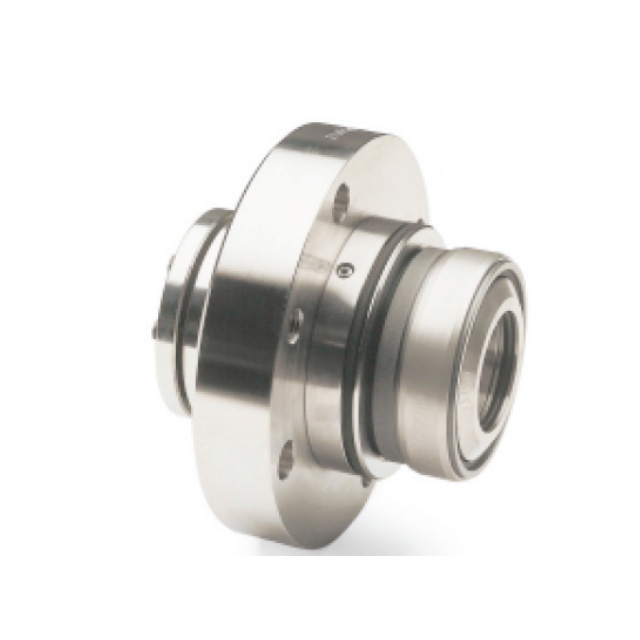

AB1是固定安裝、多彈簧平衡型密封,以標準集裝式組件的形式供應。AB1的一個重要特性是,彈簧式靜止的,并與工藝流體隔離,因此不會被垢物和纖維介質卡死。這種結構的好處是,當端面磨損時,獲得專利的PTFE槽型圈(替代傳統的“o”型圈,可防止卡死或“O”型圈滾動)在靜環腔內的潔凈部分移動,減少了被垢物或結晶物卡死的風險。標配動環為采用熱鑲工藝裝配的碳化硅,標配靜環為采用熱鑲裝工藝壓入不銹鋼的石墨或碳化硅(同時有碳化物材料的硬質合金面可選)。
典型工況:
AB1是單端面集裝式密封,用于潔凈流體、低濃度漿料和磨蝕性介質,如水、溶劑和紙漿(濃度2%)。主要應用于造紙行業和通用行業((如水處理和海水淡化工藝)的泵上。AB1集裝式密封可匹配各種泵以及其他行業特定的工藝設備上。
產品特性:
平衡型集裝式設計使Ab1密封可用于各種苛刻工況。
1、密封端面采用獲得專利的熱鑲裝工藝裝配,在所有建議溫度下可確保正確、無變形的找正。
2、彈簧位于密封的靜止部分,減少了彈簧卡死的風險。軸的不對中不會造成O”形圈的擺動或磨損。3、在與介質接觸的位置上采用”PTFE”槽形圈替代了傳統的”O(jiān)”形圈,避免與介質粘連。
4、端面受到保護,密封端面支座由機制部件驅動,防止金屬應力使端面變形。
標準運行參數:
密封腔壓力:≤15bar
線性速度:≤20m/s
溫度:≤120℃
材料組合:
密封端面∶
石墨、碳化硅、碳化鎢
輔助密封:
丁腈膠、氟橡膠、乙丙膠、硅橡膠、PTFE
金屬構件:
316、鈦合金
彈簧:哈氏C276
